仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

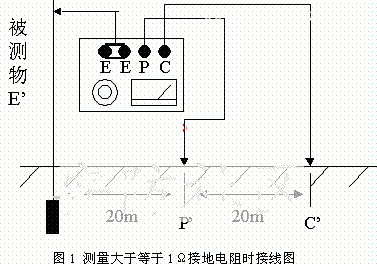

1.1测量大于等于1Ω接地电阻时接线图见图1
将仪表上2个E端钮连结在一起

丈量小于1Ω接地电阻时接线图

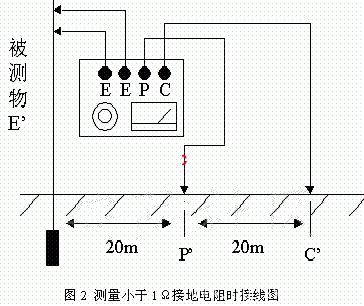

1.2丈量小于1Ω接地电阻时接线图见图2
将外表上2个E端钮导线别离衔接到被测接地体上，以消除丈量时衔接导线电阻对丈量成果引进的附加差错。
2、操作过程
2.1、 外表端一切接线应正确无误。
2.2、 外表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应结实触摸。
2.3、 外表放置水平后，调整检流计的机械零位，归零。
2.4、 将“ 倍率开关”置于最大倍率，逐步加快摇柄转速，使其到达150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针康复到“0”点。此刻刻度盘上读数乘上倍率档即为被测电阻值。
2.5、 若是刻度盘读数小于1时，检流计指针仍未获得平衡，可将倍率开关置于小一档的倍率，直至调理到彻底平衡停止。
2.6、 若是发现外表检流计指针有颤动表象，可改变摇柄转速，以消除颤动表象。
六、注意事项
1、制止在有雷电或被测物带电时进行丈量。
2、外表带着、使用时须当心轻放，防止剧烈轰动。
